布克霍茲電驛是什麼，如何保護變壓器

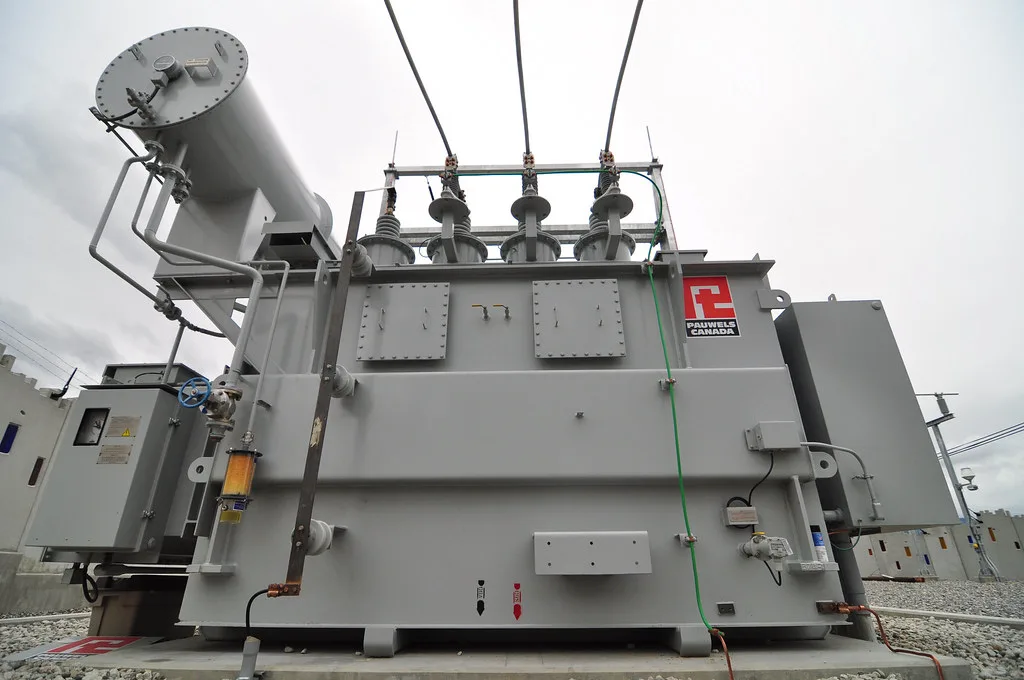

布克霍茲電驛是安裝在油浸式變壓器主油槽與儲油櫃連接油管上的氣體感應保護裝置。緩慢故障產生氣體時先發出警報，故障惡化到產生大量氣體時則直接跳脫斷路器，讓變壓器在損壞擴大前先離線。
Photo: pchernik · CC BY 2.0 · openverse.org
布克霍茲電驛裝在哪裡，實際保護什麼？

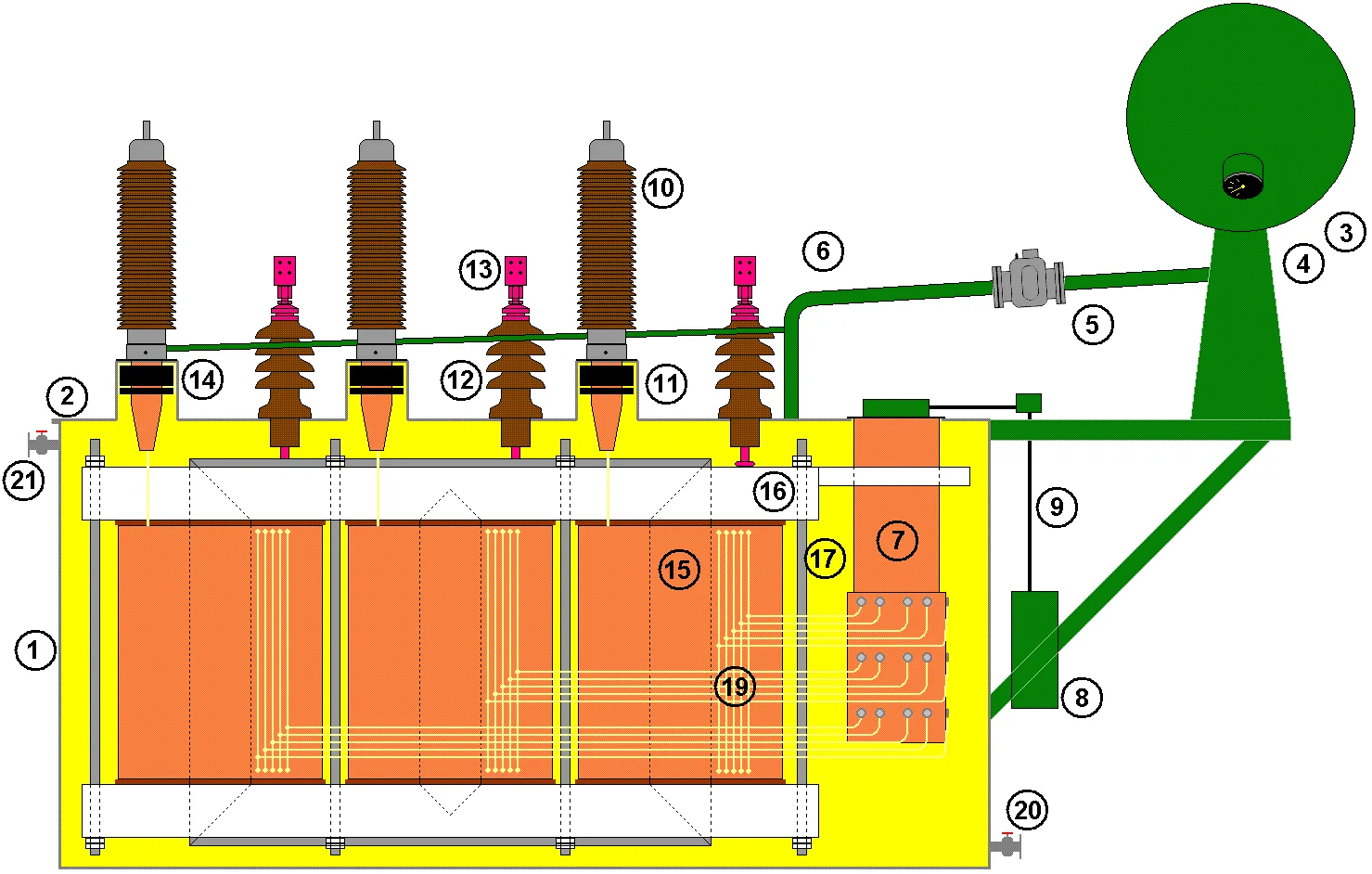

布克霍茲電驛安裝在油浸式變壓器主油槽與上方儲油櫃之間的油管上，是氣體或突波油流離開油槽時唯一會經過的路徑。德國工程師 Max Buchholz 於 1921 年發明第一代裝置，自 1940 年代起就是油浸式電力與配電變壓器的標準配備。這項近百年的設計至今仍被新建案指定使用，原因很單純：故障會先產生氣體，之後才真正損壞，這個物理現象從未改變。
Photo: Fluppe37 (nl.wikipedia) · CC BY-SA 3.0 · openverse.org
兩段式保護實際上如何運作？
緩慢、低能量的故障（例如接頭過熱或繞組開始劣化）會逐漸產生氣體，氣體上升聚集在電驛內，把油位往下壓，直到浮筒傾斜、閉合警報電路。劇烈故障（例如相間短路或繞組崩潰）產生氣體的速度快到足以讓油從主油槽快速衝向儲油櫃。這股油流會撞擊電驛內的擋板，直接跳脫斷路器，讓變壓器在故障惡化前離線。兩種不同速度的故障，對應兩種不同反應，同一顆裝置完成。
裡面實際上裝了什麼？
兩個浮筒、兩組開關，一組對應一個保護階段。教科書上常見的布克霍茲電驛描述使用水銀式傾斜開關，上世紀生產的裝置確實不少仍是這種設計，但目前文獻記載的實際構造是兩個球形浮筒搭配密封式簧片開關，裝置內部並沒有液態水銀。我們代理的 Messko MSAFE 電驛也走同樣方向：保護用磁簧開關、油密封，每一顆出廠前都經過氦氣洩漏測試。
它必須符合什麼標準，實際規格長什麼樣？

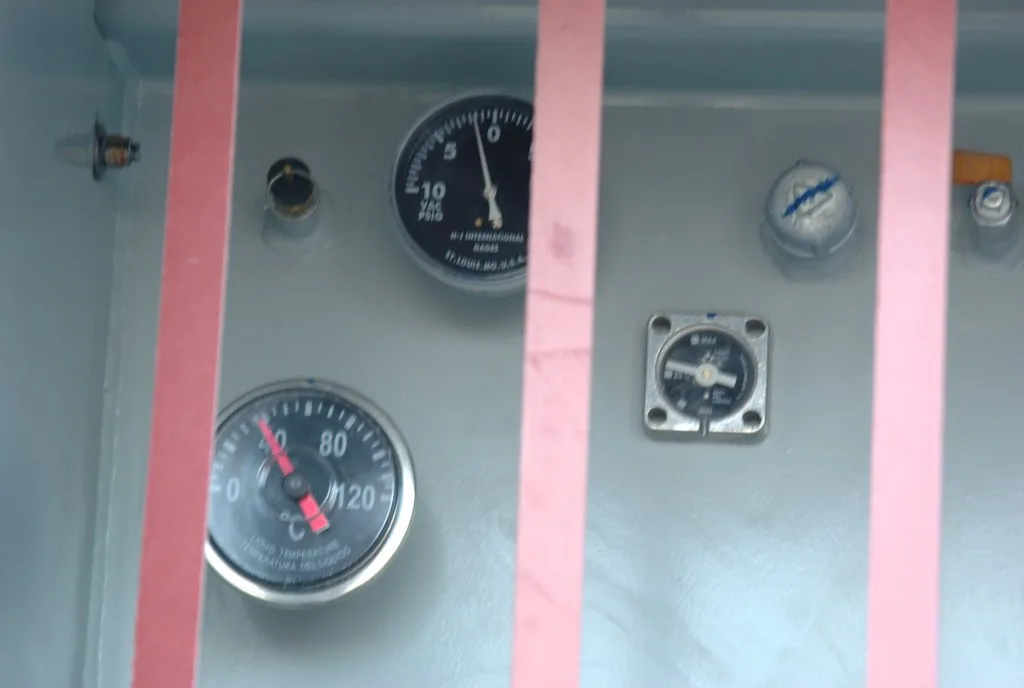

裝置本身依循 DIN EN 50216-2 標準。以 MESSKO MSAFE 為例，操作溫度 -40°C 至 +115°C，防護等級 IP66，可選 DN25、DN50、DN80 或 G1½ 螺牙接頭，每組開關最多四組接點，並附測試按鈕不拆油管即可模擬訊號。
Photo: vaxomatic · CC BY 2.0 · openverse.org
我們在台灣代理這條產品線看到的狀況
我們代理 Messko 保護裝置產品線（含布克霍茲電驛）已超過 10 年，收到的詢問大多不是單純問電驛本身，而是綁著特定變壓器規格的問題：儲油櫃法蘭尺寸、接點配置、安裝現場的環境溫度等級。這類規格核對由我們的工程團隊直接處理，其中包含曾任職於華城電機（Fortune Electric）與 Allis Electric 的工程師，不必每次都轉回原廠等待答覆。
